Simone电子技术——作业：ADDA模块分析
的有关信息介绍如下：ADDA模块分析
一、ADDA转换器概述
ADDA转换器是一个能将数字信号转换为模拟信号或者将模拟信号转变为数字信号的设备。它主要由两部分组成：ADC（Analog to Digital Converter，模数转换器）和DAC（Digital to Analog Converter，数模转换器）。
二、电源模块分析
电源模块采用MC34063A芯片对电压进行控制。该芯片通过特定的连接方式，在二号端口连接出的电感和电容之间的节点输出固定电压±5V，实现电路中各运放的正负电源供电。
三、DA模块分析
1. 关键芯片

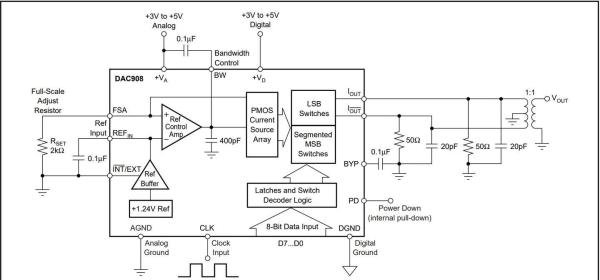

DA模块采用DAC908E芯片。该芯片的左端代表输入的数字信号（Bit），右端的(bar{I}{out})代表输出的复数电流（即交流电），(I{out})代表输出的直流电流，是模拟信号，实现由数字信号到模拟信号的转变。
2. 电路说明

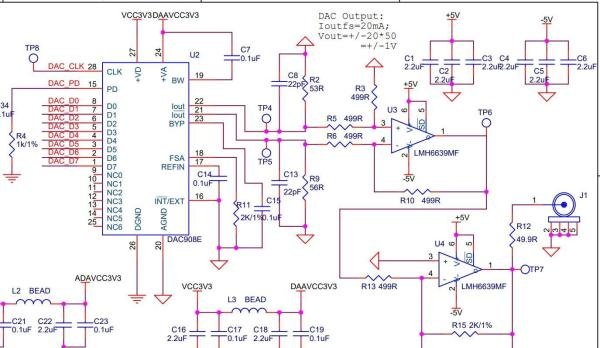

经过DA转换芯片、低通滤波、差动比例运放和反相比例运放四个模块，实现由数字信号（离散的bit）转变为可调的模拟信号（通过放大倍率调节）。
四、AD模块分析
1. 关键芯片

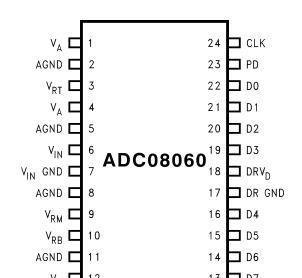

AD转换器采用ADC08060芯片。该芯片的关键引脚包括：
2. 电路说明

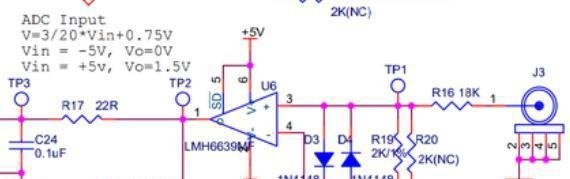

综上所述，ADDA模块通过AD转换器和DA转换器的协同工作，实现了模拟信号与数字信号之间的相互转换。在电源模块的供电下，DA模块通过一系列电路处理，将数字信号转换为可调的模拟信号；而AD模块则通过分压、限制电压范围等电路处理，将模拟信号转换为数字信号。这两个模块在电子技术领域中具有广泛的应用价值。
